Tacógrafos
SUSTITUCIÓN KTCO 1318 A DTCO 4.1
Descripción

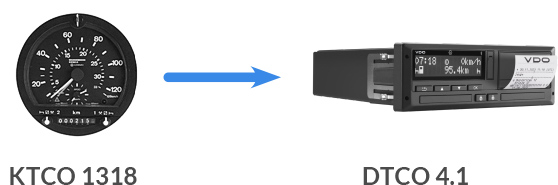

Sustitución del KTCO 1318 por un tacógrafo digital inteligente de segunda generación
Sustitución del KTCO 1318 por un tacógrafo digital inteligente de segunda generación
| Referencia | Descripción |
|---|---|
| 2910003214600 | DTCO4.1 Mobility package –
versión 1. ADR Z2 con CAN-R Contiene: • DTCO 4.1 ADR Z2 con CAN-R • Antena DSRC • DSRC HF cable 3m • Protector para antena DSRC |
| Referencia | Descripción |
|---|---|
| A3C1008690021 2185-2000020004 |
KITAS 4.0 rel. 1.21 18,6 mm |
| Referencia | Descripción | |
|---|---|---|
| J533005609 | Para sustituir emisores 2159-01x o 2159-02x electromecánicos | Adaptador ISUZU rotor 8 palas |
| Referencia | Descripción | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Cable KITAS |
| Referencia | Descripción |
|---|---|
| 1381-90030300 | Paquete Rollos de papel (3 Uds.) |
| Referencia | Descripción |
|---|---|
| AAA2242750029 (CASTELLANO) AAA2242730029 (PORTUGUES) | Manual de usuario REL 4.1 |
| Referencia | Descripción |
|---|---|
| 1324-90010500 | Marco instalación |
| Referencia | Descripción |
|---|---|
| A2C59514980 | Cable Divisor Y universal Conector A |
| Referencia | Descripción | ||||||
|---|---|---|---|---|---|---|---|
|
Tornillo trasero soporte |
| Referencia | Descripción | ||||
|---|---|---|---|---|---|
|
Velocímetro 1303-03 |
| Referencia | Descripción | ||
|---|---|---|---|
|
Velocimetro Tekson |
Sustituir el sensor de movimiento 2159 por un KITAS 2185.
En caso de ser necesario, utilizar el adaptador ISUZU rotor 8 palas (ref. J533005609) que podéis adquirir en los concesionarios ISUZU directamente.
Sustituir el tacógrafo KTCO 1318 por el velocímetro
tipo CAN.
La conexión se realiza a través del CAN Bus,
utilizando el cableado universal Y para el conector A
(A2C59514980)
Seguir las indicaciones de instalación del módulo del documento.
Sustitución de un FTCO 1319 por un tacógrafo digital inteligente.
| Referencia | Descripción |
|---|---|
| 2910003214600 | DTCO4.1 Mobility package –
versión 1. ADR Z2 con CAN-R Contiene: • DTCO 4.1 ADR Z2 con CAN-R • Antena DSRC • DSRC HF cable 3m • Protector para antena DSRC |
| Referencia | Descripción |
|---|---|
| A3C1008690021 2185-2000020004 |
KITAS 4.0 Rel. 1.21 18,6 mm |
| Referencia | Descripción | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Cable KITAS |
| Referencia | Descripción |
|---|---|
| 1381-90030300 | Paquete Rollos de papel (3 Uds.) |
| Referencia | Descripción |
|---|---|
| AAA2242750029 (CASTELLANO) AAA2242730029 (PORTUGUES) | Manual de usuario REL 4.1 |
| Referencia | Descripción |
|---|---|
| 1324-90010500 | Marco instalación |
| Referencia | Descripción |
|---|---|
| A2C59514980 | Cable Divisor Y universal Conector A |
| Referencia | Descripción | ||||||
|---|---|---|---|---|---|---|---|
|
Tornillo trasero soporte |
| Referencia | Descripción | ||
|---|---|---|---|
|
Velocímetro 1303-03 |
| Referencia | Descripción | ||
|---|---|---|---|
|
Velocímetro CAN 180 Tekson |
| Referencia | Descripción | ||
|---|---|---|---|
|
Velocímetro CAN 125 Actros Tekson |
Sustituir el sensor de movimiento 2159 por un KITAS 4.0.
En caso de ser necesario, utilizar el adaptador ISUZU rotor 8 palas (ref. J533005609) que podéis adquirir en los concesionarios ISUZU directamente.
Sustituir el tacógrafo FTCO 1319 por el velocímetro
tipo CAN.
La conexión se realiza a través del CAN Bus, utilizando
el cableado universal Y para el conector
A (A2C59514980)
Seguir las indicaciones de instalación del módulo del documento.
Sustitución del KTCO 1318 por un tacógrafo digital inteligente de segunda generación
| Referencia | Descripción |
|---|---|
| 2910003214600 | DTCO4.1 Mobility package –
versión 1. ADR Z2 con CAN-R Contiene: • DTCO 4.1 ADR Z2 con CAN-R • Antena DSRC • DSRC HF cable 3m • Protector para antena DSRC |
| Referencia | Descripción |
|---|---|
| A3C1008690021 2185-2000020004 |
KITAS 4.0 Rel. 1.21 18,6 mm |
| Referencia | Descripción | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Cable KITAS |
| Referencia | Descripción |
|---|---|
| 1381-90030300 | Paquete Rollos de papel (3 Uds.) |
| Referencia | Descripción |
|---|---|
| AAA2242750029 (CASTELLANO) AAA2242730029 (PORTUGUES) | Manual de usuario REL 4.1 |
| Referencia | Descripción |
|---|---|
| 1324-90010500 | Marco instalación |
| Referencia | Descripción | ||||||
|---|---|---|---|---|---|---|---|
|
Conectores traseros |
| Referencia | Descripción | ||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cable Divisor Y universal |
| Referencia | Descripción | ||||||
|---|---|---|---|---|---|---|---|
|
Tornillo trasero soporte |
| Referencia | Descripción |
|---|---|
| 380035T | Velocímetro CAN EGK Volvo 125 km/h Tekson |
El velocímetro es un microprocesador que necesita estar conectado a un tacógrafo con CAN. Conectar el velocímetro Motometer al CAN1 (A4 y A8) del DTCO4.0e.

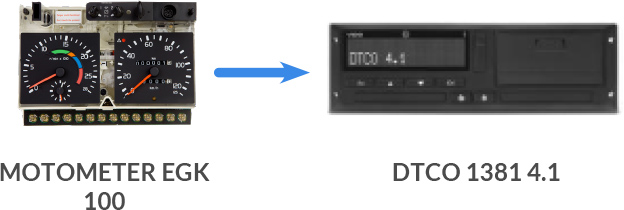

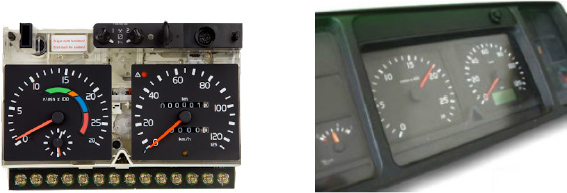

Conectamos los conectores A, C, D y E del sistema del vehículo en el velocímetro suministrado, de la misma forma que estaban conectados en el tacógrafo Motometer EGK 100.
Preparar el cableado del conector A (conector blanco) del tacógrafo según esquema A<->A Cable con el conector blanco del velocímetro. El conector B (conector amarillo) debe estar conectado directamente entre el tacografo y el emisor de impulsos.
IMPORTANTE
No olvidar la conexión de la salida B7 del tacógrafo
con el cable que estaba en el conector original B7
para servicio del vehículo (limitador de velocidad).
1. Visel Adhesivo
2. Botón
3. Arandela
4. Arandela
5. Tuerca
Seguir las indicaciones de instalación del módulo
del documento:
Instalación_DSRC_rev.1_0124.pdf
| Referencia | Descripción |
|---|---|
| 1318-90021301 | Switch cover Internal 1318 |
| Referencia | Descripción |
|---|---|
| 1318-90021301 | Switch cover Internal 1318 |
| Referencia | Descripción |
|---|---|
| 330177 | Uchwyt do wyci¹gania 1324 Removal tool Ausbauhilfe MTCO VDO code: 1322-81-701-02 |
